電纜是我們現在非常常見的產品，其按電壓分可為高壓電纜和低壓電纜。

低壓電纜線路與低壓架空線路、低壓架空絕緣線路相比雖然造價較高，敷設維護較為困難，但由于它具有運行可靠、不立電桿、不占地面、不礙觀瞻、受外界影響較小等特點，在低壓配電系統中得到廣泛應用。

高壓電纜是電壓等級在1kV以上至750KV統稱高壓電纜。主要用途是電力部門用于輸送電力，電壓變換之用。一般常用于遠距離輸送電力，變電站電壓等級變換。我們常見常用的電壓等級都在220KV以下。遠距離輸送電力電壓等級都是超高壓。都是電力部門指定專門電力工人施工、專門維護。

電線電纜廠家-河南太平洋線纜帶你了解低壓電纜與高壓電纜的區別。

一、低壓電纜與高壓電纜的區別

從上面的圖片可以看出：

高壓電纜從內到外分別為導體-內半導體層-絕緣層-外半導體層-金屬鎧裝-護套層;

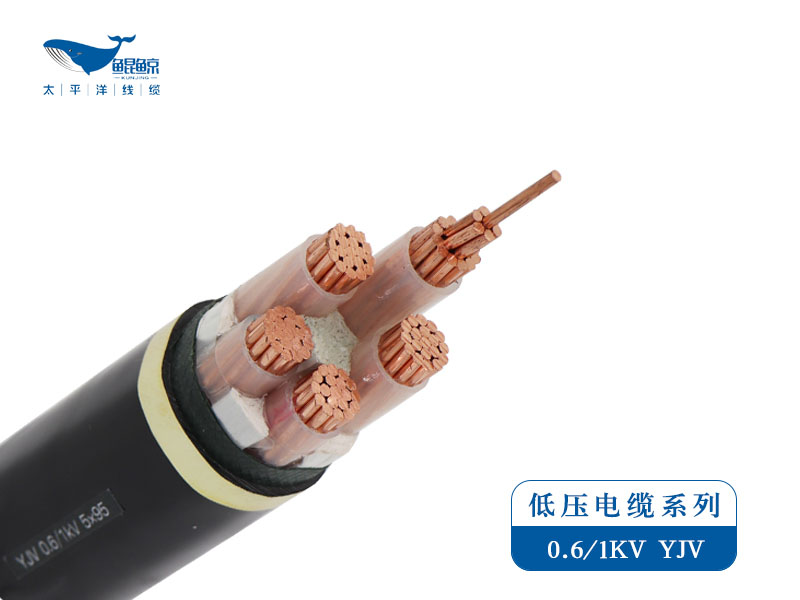

低壓電纜從內到外分別為導體-絕緣層-鋼帶-護套(很多低壓電纜都沒有鋼帶)

高壓電纜和低壓電纜主要的區別就是，高壓電纜比低壓電纜多了半導體層和屏蔽層。所以高壓電纜比低壓電纜絕緣層要厚的多，并且結構復雜，工藝要求也高。

(一)半導體層

內半導體層主要作用是電場效應，由于高壓電纜導體和絕緣層之間有空隙，容易產生局部放電破壞絕緣層。為了這一情況，所以在金屬導體和絕緣層之間加一層半導體材料的屏蔽層，起一個過渡作用。外半導體層和內半導體層作用一樣，它的作用是避免絕緣層和金屬護套之間產生局部放電。

(二)屏蔽層

高壓電纜金屬屏蔽層的主要作用有三個：

1、 屏蔽電場

既然是屏蔽層，顧名思義就是起到屏蔽的作用。高壓電纜內的電壓非常高，它產生的電場是非常強的，屏蔽層可以有效的防止高壓電纜對外界的干擾。

2、 運行時通過電容電流

高壓線內層是導體，中間有絕緣層，外面還有金屬護套。兩個導體(內部銅線+金屬護套)中間被絕緣介質(絕緣層)隔開，可以把它看作成一個電容。電容的基本原理就是兩個金屬板，中間被絕緣介質隔開。交流電會對電容充放電，所以屏蔽層可以給電容充放電提供回路。

另外高壓電纜金屬屏蔽層和金屬鎧裝都需要一端接地。

3、可作為短路電流通道

當高壓電纜絕緣損壞時，如果沒有屏蔽層電纜會向大地泄露，有安全隱患。如果有屏蔽層，漏電電流會通過屏蔽層流向大地。

二、如何區別低壓電纜與高壓電纜

1、看電纜結構。高壓電纜層數多，剝開外層里面還有鎧裝、屏蔽層、絕緣層、導體等。低壓電纜一般撥開外層，里面就是絕緣層或者導線。

2、查看截面。電纜內為導電芯(為銅芯或鋁芯)，依次往外為：絕緣層，半導電層，屏蔽層，填充層，鋼愷保護層，橡膠保護層(阻水的)。

3、查看絕緣層厚度：高壓電纜絕緣層比較厚，低壓電纜絕緣層比較薄。低壓電纜絕緣層一般在3毫米以內，高壓電纜絕緣層一般在5毫米以上。

(1)低壓(1kv以下)1~3mm厚，10kv電纜5~8mm，35kv電纜10mm左右;低壓或弱電電纜一般就一層絕緣層和保護層。

(2)高壓電纜去除外皮后有絕緣層，就是包裹在電纜芯外面、白色的像是塑料的主絕緣層，低壓電纜沒有這個主絕緣層，只是橡膠保護層。

4、看電纜外層銘牌。在電纜的外層上一般都印刷了電纜的相關參數，其中就包括電纜型號、截面積、額定電壓、長度等參數。

5、查看電壓登記。圖紙上面一般會有YJV-1KV-4*150 或者YJV-10KV-4*150 等等這些電壓等級。

電纜依據電壓等級不同被習慣性分為： 1)弱電電纜：450/750V及以下; 2)低壓電纜：0.6/1kv; 3)中壓電纜：3-35kv; 4)高壓電纜：35-110kv; 5)超高壓電纜：110-750kv。

6、看生產工藝。低壓電纜使用普通的聚氯乙烯和交聯聚乙烯就能生產，低壓電纜有普通與交聯兩種。中高壓電纜只有交聯電纜，6kv-35kv的使用三層共擠，高密度交聯聚乙烯生產。
